Nudo Constrictor para Gomas de Fusil Submarino: Guía de Montaje

En la preparación y el mantenimiento de las gomas para fusiles de pesca submarina, el nudo constrictor es la ligadura de referencia para fijar los terminales de los obuses en los extremos del látex. Gracias a su capacidad de estrangulamiento simétrico, permite prescindir de casquillos roscados pesados y configurar montajes textiles más silenciosos, hidrodinámicos y seguros.

Para entender correctamente el montaje, conviene diferenciar con claridad los componentes que intervienen en el extremo de la goma:

1. El puente u obús textil: Es el tramo de cabo que une los dos extremos de la goma (o los dos extremos de una goma circular) y que encaja en los tetones o muescas de la varilla al cargar el fusil. Debe soportar un rozamiento constante contra el metal, por lo que se emplean cabos trenzados gruesos de Dyneema (de 1,8 mm a 2,2 mm), frecuentemente con camisa exterior de poliéster de alta tenacidad.
2. El inserto o tope interior: Es la pieza que se aloja dentro del taladro interno de la goma (una bola plástica, un casquillo metálico o un nudo tope en el propio cordino del puente).
3. La ligadura con nudo constrictor: Es el nudo que se realiza por el exterior de la goma, abrazándola firmemente justo por detrás del inserto para estrangular el látex e impedir mecánicamente su salida. Para esta ligadura se utiliza un hilo o cordino fino (entre 1,0 mm y 1,4 mm) de Dyneema o poliéster de alta tracción, diseñado para morder el látex sin cortarlo ni añadir volumen innecesario.

Ventajas del Nudo Constrictor en Gomas Submarinas

Frente a otros sistemas de fijación, el nudo constrictor ofrece propiedades mecánicas idóneas para el látex:

• Gran capacidad de compresión radial: Al tensarse, el nudo se bloquea sobre sí mismo y distribuye la presión de manera homogénea en todo el perímetro de la goma.
• Perfil hidrodinámico y compacto: Al eliminar los casquillos plásticos o metálicos roscados, reduce el peso en la punta del fusil, amortigua el impacto en cabezales abiertos y minimiza el ruido durante el disparo.
• Sujeción de alta fiabilidad: Con una tensión de apretado adecuada y el diámetro de hilo correcto, retiene con solvencia el inserto durante los ciclos habituales de carga.

Nota de seguridad: Aunque el nudo constrictor es uno de los métodos más contrastados, ningún montaje textil es indestructible ni inmune al desgaste. Es fundamental revisar visualmente las ligaduras y el estado del látex antes de cada jornada para detectar a tiempo rozaduras, cortes superficiales o fatiga del material.

Material Necesario para el Montaje

Para realizar una ligadura técnica limpia y duradera necesitas reunir los elementos adecuados, disponibles en nuestra sección de accesorios para fusiles submarinos y gomas a metro:

• Goma de látex: Tramos a metro cortados al factor de elongación deseado (por ejemplo, gomas de látex reactivo Sigalsub Extreme de Ø 14, 16 o 17,5 mm).
• Cabo para el puente del obús: Dyneema trenzado resistente a la abrasión de 1,8 mm a 2,2 mm (como la línea DYNA con forro de PS-Dive).
• Hilo para la ligadura constrictor: Cordino fino de Dyneema o poliéster de 1,0 mm a 1,4 mm de alta tenacidad.
• Insertos o bolas de tope: Bolas de acetal, casquillos esféricos o nudos simples ejecutados en el cabo del obús.
• Herramientas de inserción y apriete: Un pasacables o alambre doblado para introducir el inserto, dos tiradores (o varillas redondas) para hacer palanca al apretar, lubricante o agua jabonosa, tijeras y mechero para rematar cabos.

Cómo Hacer el Nudo Constrictor Paso a Paso

Técnica 1: Ligadura Directa sobre la Goma

Si realizas el nudo trabajando directamente sobre la goma con el inserto ya colocado en su interior, sigue esta secuencia:

1. Introducir el inserto: Lubrica la bola o nudo tope con agua jabonosa y empújalo con el pasacables dentro del taladro de la goma, situándolo a unos 1,5 a 2 cm de la boca.

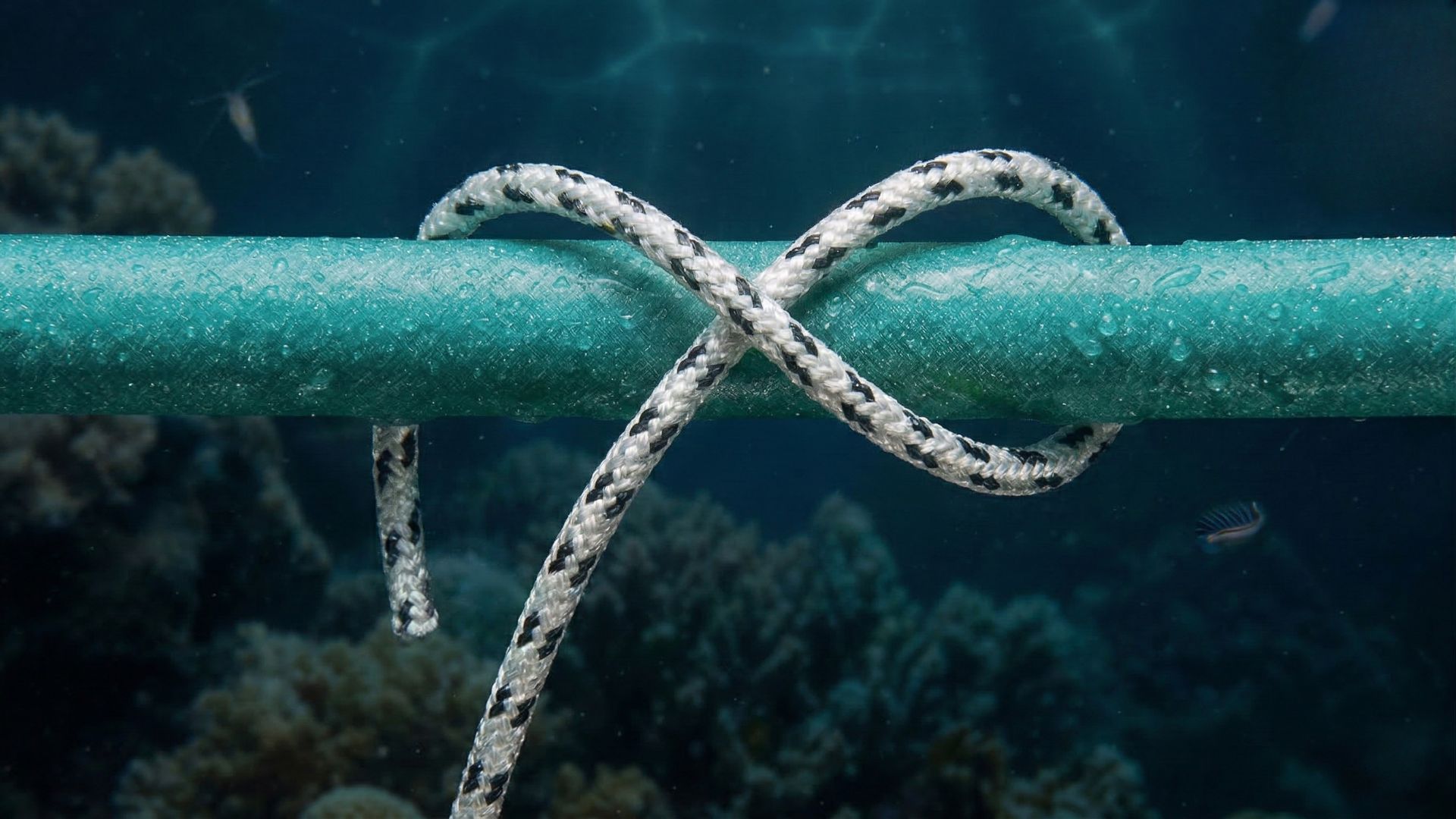

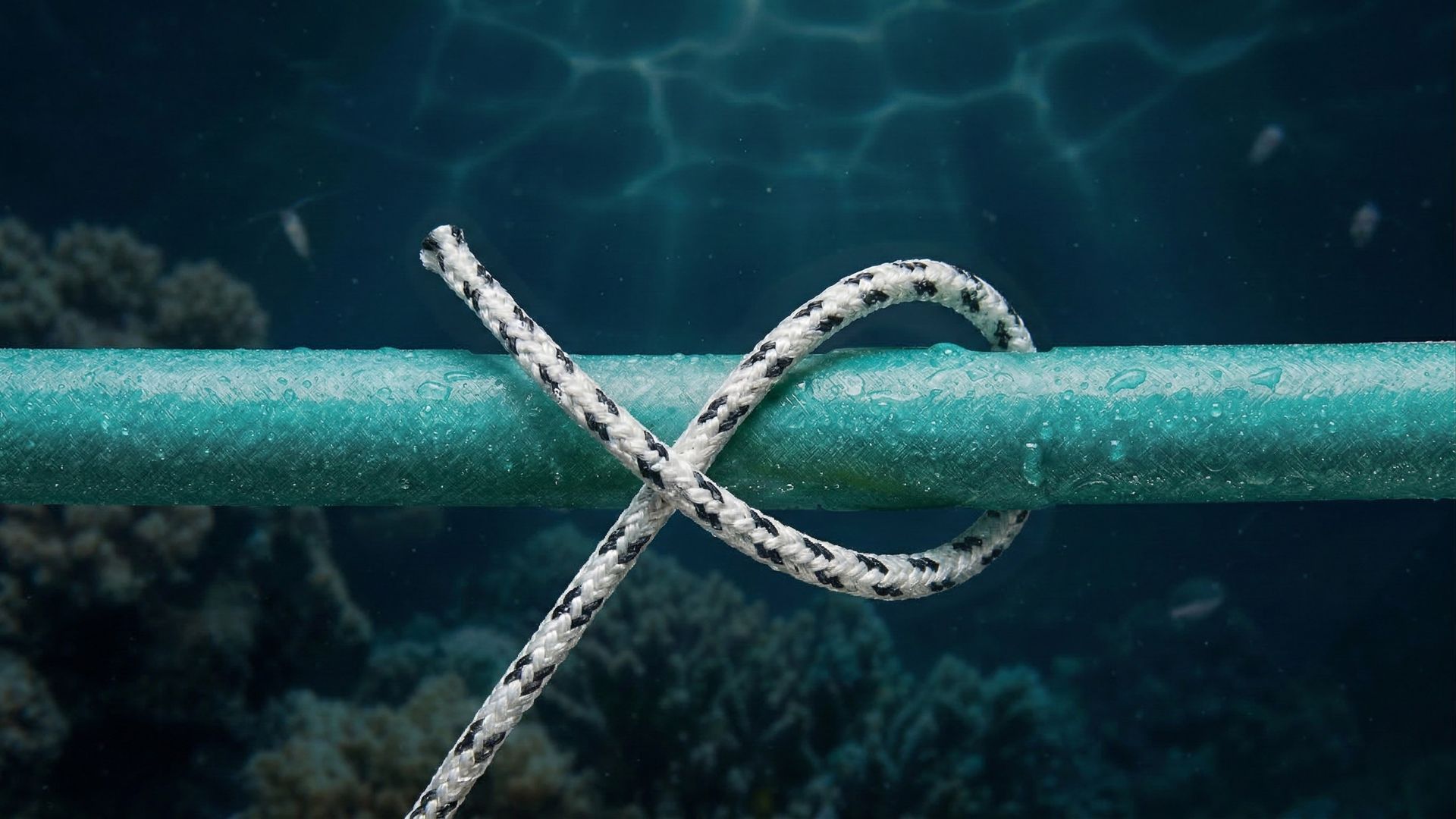

2. Primera vuelta: Corta unos 30 cm de hilo fino de ligadura (1,0 – 1,4 mm) y rodea la goma justo por detrás de la posición del inserto.

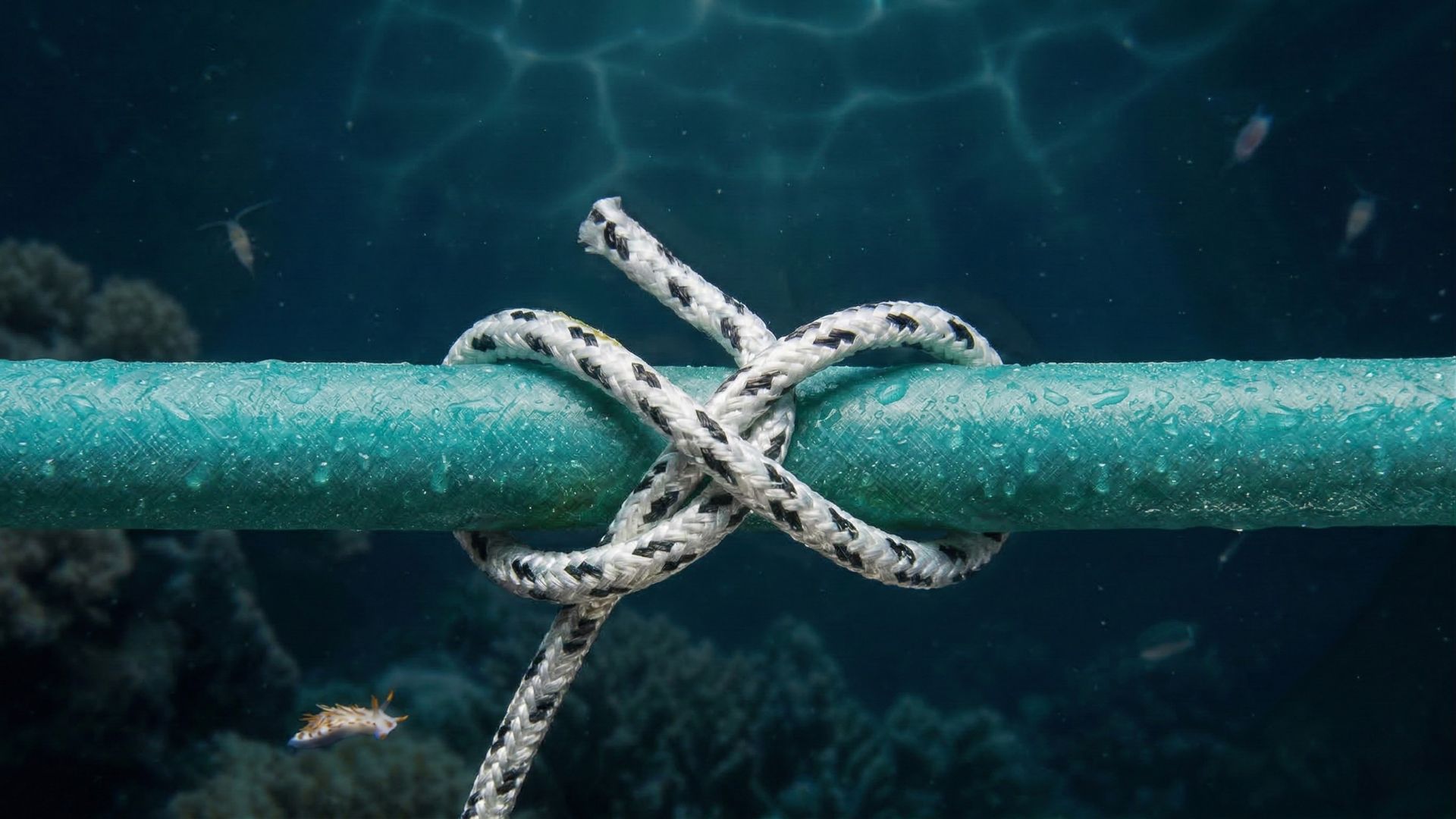

3. Cruzar formando una X: Cruza los extremos del cordino en la parte superior formando una ‘X’.
4. Segunda vuelta perimetral: Continúa rodeando la goma con el chicote libre, manteniéndolo paralelo a la primera vuelta.

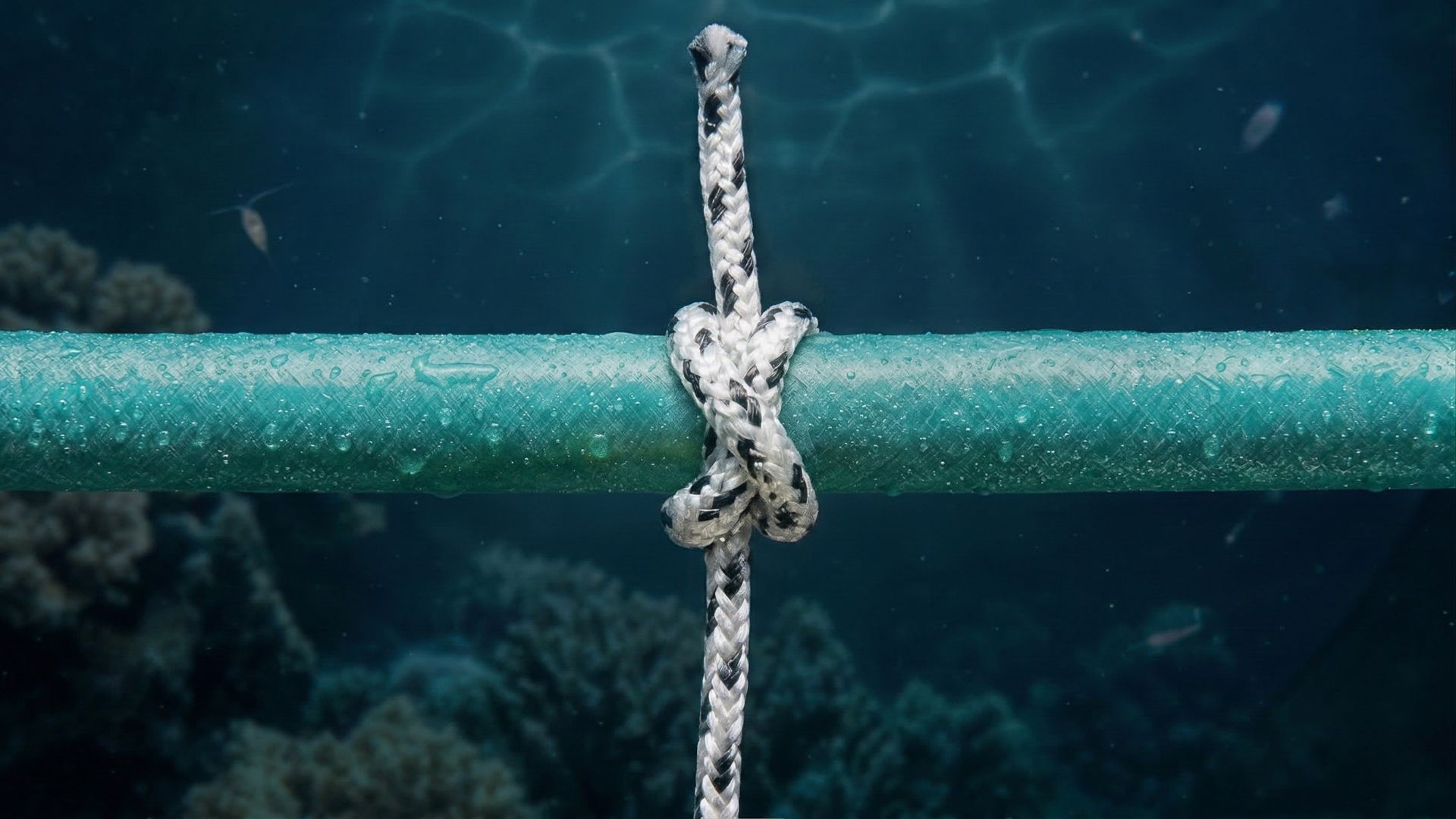

5. Pasar por debajo del cruce: Introduce el chicote por debajo de la intersección de la ‘X’ que formaste en el paso 3.
6. Tensar y azocar: Enrolla cada extremo del hilo de ligadura en un tirador o mango redondo (nunca tires directamente con las manos desnudas para no cortarte). Tira con firmeza hacia los lados opuestos hasta que el hilo penetre en el látex y estrangule completamente el perímetro.
7. Remate: Corta los extremos dejando unos 2 a 3 mm de margen y funde ligeramente las puntas con la llama de un mechero para sellar el cordino.

Técnica 2: Nudo Constrictor Previo y Encabezado (Recomendado en Taller)

Una variante muy extendida entre pescadores experimentados consiste en tejer el nudo constrictor de forma previa con el hilo de ligadura sobre un casquillo o tubo guía hueco, o dejarlo flojo en lazo abierto. Posteriormente se desliza sobre la boca de la goma hasta alinearlo exactamente detrás del inserto y se tracciona de ambos cabos con los tiradores. Esta técnica facilita un posicionado milimétrico y un reparto de tensiones muy equilibrado.

En este videotutorial puedes comprobar visualmente la mecánica completa del armado y tensado de la ligadura:

Buenas Prácticas y Errores Habituales

• No usar un cordino demasiado grueso para la ligadura: Utilizar cabos de 1,8 o 2,0 mm para hacer el nudo constrictor exterior es un error común; al tener mayor diámetro superficial, no profundizan en el látex y reducen la eficacia del estrangulamiento. Reserva ese grosor para el puente del obús y usa 1,0 – 1,4 mm para la ligadura.
• Cuidado con los bordes afilados: Si utilizas insertos metálicos, asegúrate de que no tengan aristas vivas que puedan perforar el interior del látex bajo tracción.
• Dejar suficiente margen en la boca: Nunca aprietes el nudo a menos de 1 cm del extremo cortado de la goma, ya que el látex podría desgarrarse hacia el exterior al someterse a elongación.
• Inspección del puente: La zona que apoya en la varilla es la que sufre mayor desgaste por fricción. Sustituir el puente de Dyneema a tiempo evita roturas imprevistas durante la carga en el mar.

Materiales Técnicos Recomendados

Para montar tus gomas a medida con la máxima solvencia técnica, te recomendamos estos componentes contrastados:

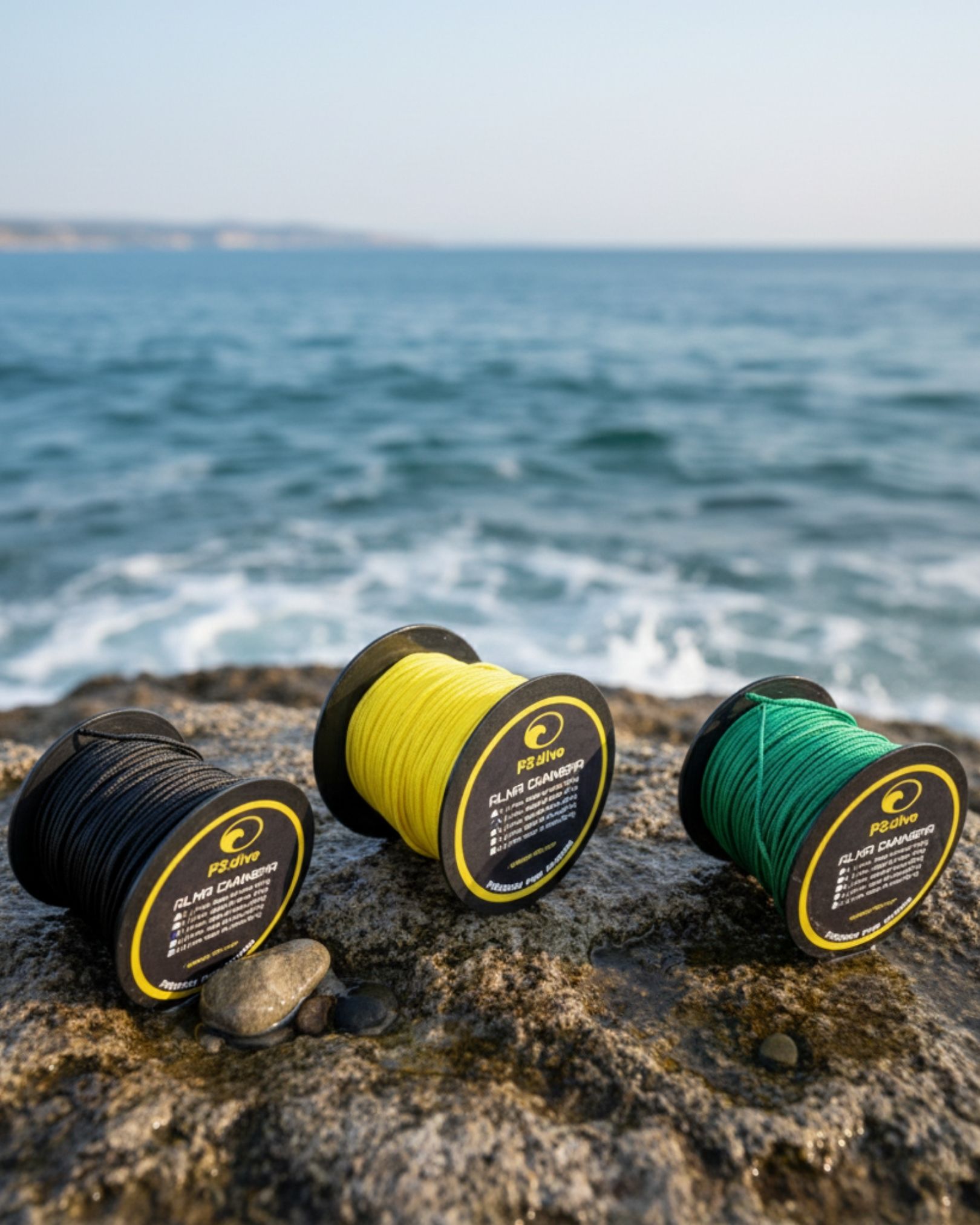

Línea DYNA + Forro Poliéster PS-Dive

La línea DYNA con camisa de PS-Dive combina un alma interior de Dyneema puro con una funda externa de poliéster trenzado de alta densidad. Este diseño ofrece una elevada resistencia a la tracción con un recubrimiento antirozaduras específico para resistir el contacto con muescas y tetones de varillas submarinas.

• Alma: 100% Dyneema de alta resistencia a la rotura.
• Camisa exterior: Poliéster texturado anti-abrasión para maximizar la vida útil del obús.
• Diámetros recomendados: 1,8 mm y 2,0 mm para confección de puentes de obús y líneas directas.

Goma SIGAL Extreme a Metro

La serie SIGAL Extreme de Sigalsub está elaborada en látex natural de alta densidad con taladro interno reducido de 1,5 mm. Esta menor luz interior concentra una mayor masa de látex en el mismo diámetro exterior, optimizando el retorno elástico y la reactividad del disparo.

• Estructura: Látex puro con capa superficial protectora frente al salitre y la radiación UV.
• Taladro reducido: Ø 1,5 mm para mayor aprovechamiento elástico.
• Diámetros disponibles: Ø 13, Ø 14,5, Ø 16, Ø 17,5 y Ø 19 mm.
