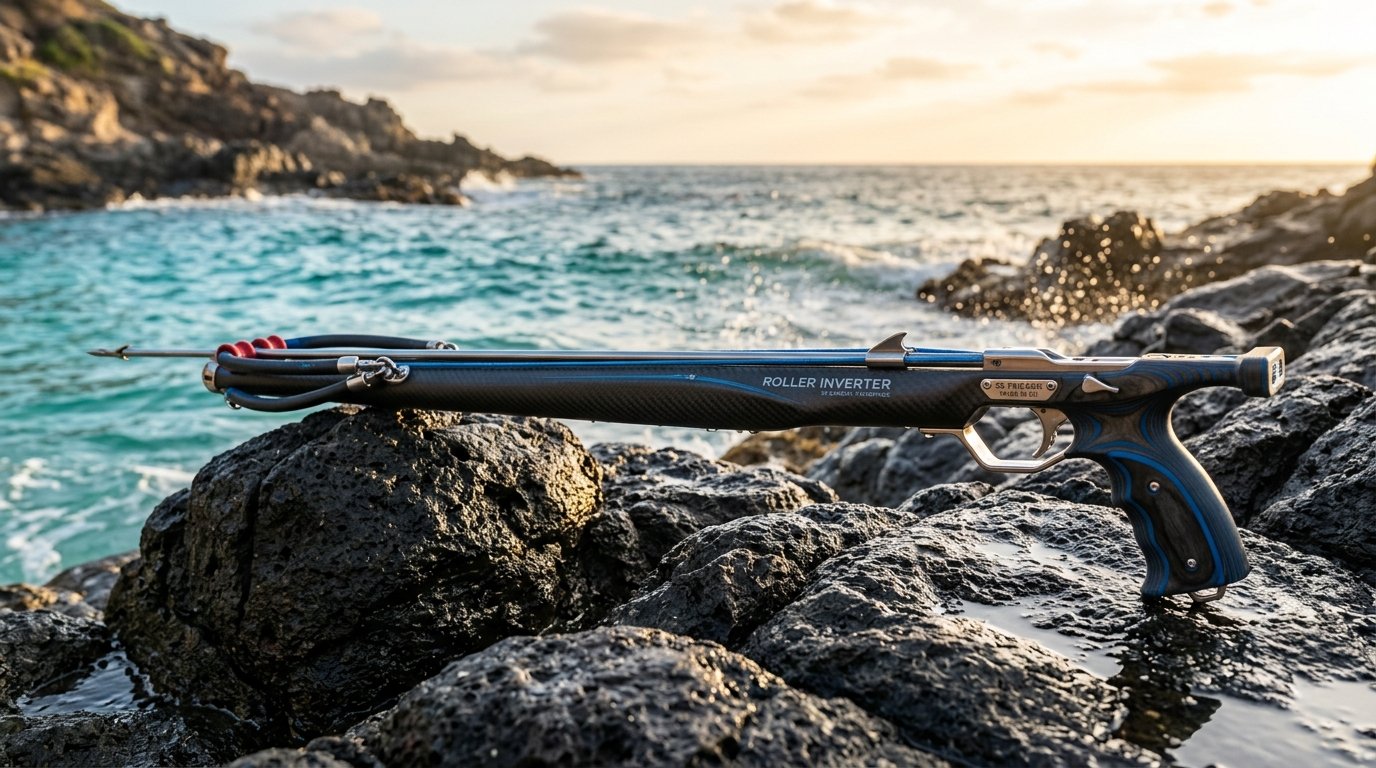

Guía de Construcción y Física de Fusiles Roller Inverter (Invert Roller) 2026
Descubre los secretos técnicos de la construcción de fusiles Roller Inverter: física del retroceso cero, poleas cerámicas, tubos de carbono en hueso de sepia y puesta a punto profesional.
El sistema Roller Inverter (o Invert Roller) representa la cumbre de la ingeniería aplicada a la pesca submarina moderna. Ha transformado por completo la caza de grandes piezas a la espera, en caídas profundas y en aguas abiertas, resolviendo el dilema histórico entre potencia demoledora y retroceso incontrolable.
En esta guía técnica, elaborada desde nuestra experiencia en el taller y en aguas del Atlántico y Mediterráneo, desgranamos paso a paso cómo se construye, cómo funciona su física desmultiplicadora y qué componentes garantizan un disparo milimétrico con penetración a máxima distancia.
Detalles Constructivos del Sistema Roller Inverter
1. La Física del Inverter: ¿Por qué Dispara sin Retroceso?
En un fusil convencional de gomas paralelas o circulares, toda la masa elástica se desplaza hacia adelante y frena en seco en el cabezal. Por la Tercera Ley de Newton (acción y reacción), este impacto genera una fuerza de retroceso (recoil) proporcional a la energía liberada, provocando que la punta del fusil se eleve (muzzle flip) y desvíe la varilla antes de abandonar el fuste.
El sistema Roller Inverter soluciona esto mediante tres principios físicos fundamentales:
A. Desmultiplicación Vectorial Invertida (2:1)
El cabo de tracción superior (Dyneema) recorre el cabezal sobre poleas delanteras y se conecta bajo el tubo a un bloque de poleas móviles. Las gomas no tiran directamente de la varilla, sino del eje de la polea móvil. Esto significa que por cada centímetro que se contraen las gomas inferiores, la varilla recorre dos centímetros en el fuste:
Velocidad de la Varilla = 2 × Velocidad de Contracción de las Gomas
B. Cancelación de Momento Lineal (Retroceso Neutro)
Al disparar, mientras la varilla y el Dyneema superior avanzan hacia la presa a gran velocidad, el paquete de gomas inferiores se contrae en dirección contraria (hacia la empuñadura). Las fuerzas opuestas se compensan internamente en el cuerpo del fuste:
Momento de la Varilla (hacia adelante) ≈ Momento de las Gomas (hacia atrás)
El resultado es un retroceso prácticamente nulo (zero recoil), permitiendo disparar con el brazo relajado y mantener la línea de mira inalterada.
C. Aceleración Progresiva y Cero Coletazo (Shaft Whip)
Al no existir el latigazo violento inicial de un doble 17.5 mm convencional, la varilla no sufre flexión estructural al salir disparada. Recibe un empuje continuo y progresivo a lo largo de todo el fuste, logrando trayectorias quirúrgicas y una penetración fulminante hasta el final del doble hilada.
2. Anatomía y Selección de Componentes de Élite
Construir un fusil Invert Roller de alta gama exige componentes dimensionados para tolerar tensiones elevadas sin flexión ni rozamientos innecesarios:
1. El Fuste / Tubo de Carbono: Hidrodinámica y Masa Compensada
Un Inverter alberga poleas y múltiples tiradas elásticas en su parte inferior. Por ello, el tubo debe cumplir dos requisitos:
- Tubo de Carbono en Hueso de Sepia (WINGS PS-Dive): Diseñado con un perfil hidrodinámico ensanchado en la parte trasera. Aporta el volumen de flotabilidad necesario para contrarrestar el peso de las poleas y permite que las gomas descansen acopladas a los laterales sin frenar el desplazamiento horizontal (tracking) en el agua.
- Estructura en Carbono 3K: Garantiza rigidez absoluta ante tracciones superiores a los 100 kg sin curvar el fuste.
- Opción de fuste redondo: Para montajes más ligeros y ágiles en rompiente, el Tubo INSHORE Carbono 3K (30 mm) ofrece una relación rigidez-peso sobresaliente.

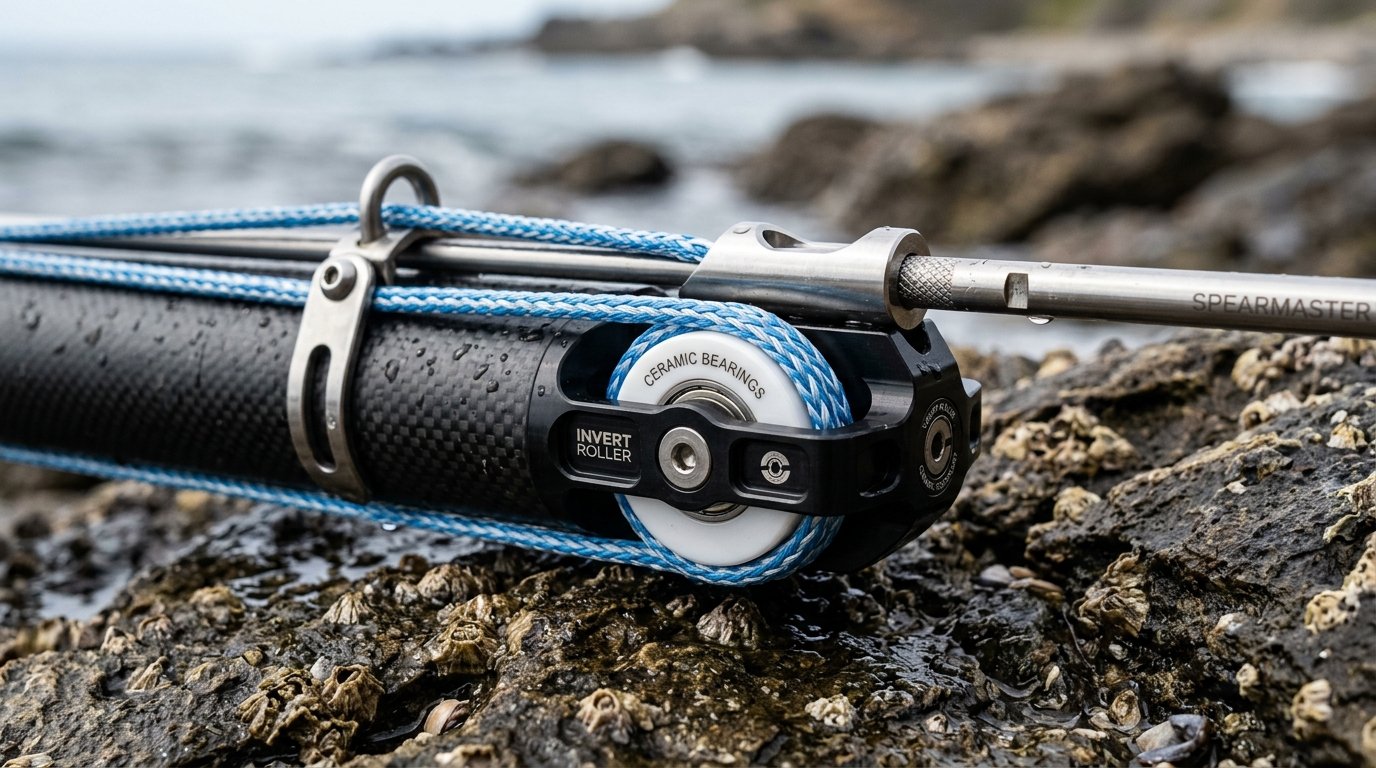

2. Cabezal y Poleas Delanteras de Alto Rendimiento
En el extremo anterior, el hilo debe girar con la mínima resistencia:
- Poleas con Rodamientos Cerámicos (Full Ceramic Bearings): Al no contener metales ferrosos, son 100% inmunes a la corrosión salina y ofrecen una aceleración instantánea al paso del Dyneema.
- Cabezales Inverter PS-Dive (R3 / L3 / Roller Light Ceramic): Mecanizados con tolerancias micrométricas, guiahilos integrados y puente inox para sujetar la varilla.

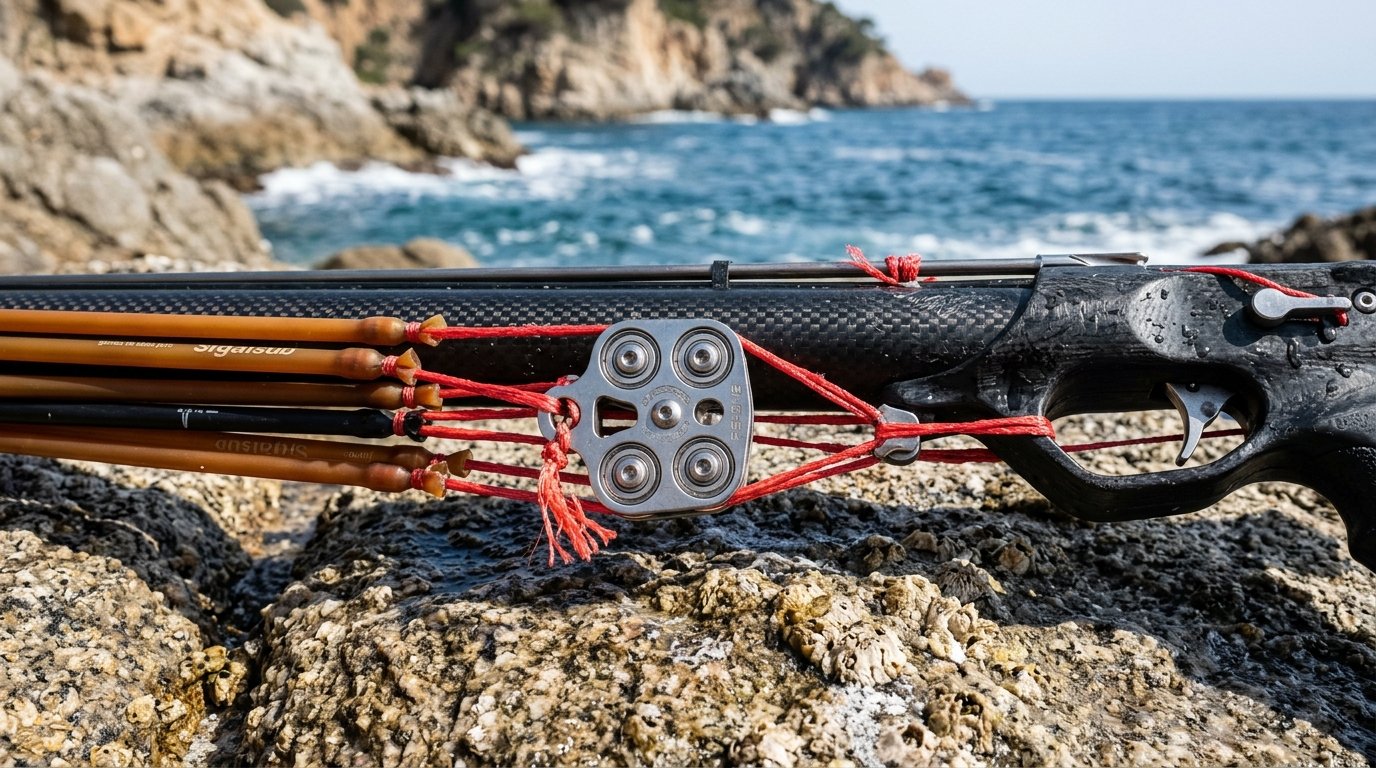

3. El Bloque de Poleas Móviles (Polipasto Inferior)
El corazón del sistema. Debe ser ultraligero y robusto:
- Fabricado en acero inoxidable marino o fibra de carbono mecanizada con poleas cerámicas en configuración “U”.
- Permite enganchar de 2 a 3 pares de gomas inferiores mediante injertos esféricos o nudos diamante.
4. Configuración del Tren de Gomas
Para exprimir el rendimiento de un fuste de 90 a 105 cm:
- Gomas Principales de Potencia (Inferiores): 2 o 3 pares de Ø 16 mm o 17.5 mm (látex puro progresivo como Sigalsub Reactive EVO o PS-Dive Black Plus) con factor de estiramiento entre el 300% y 330%.
- Par de Pretensado Directo / Booster: 1 goma circular o par directo de Ø 14 mm para asegurar tensión constante en el último tercio del recorrido del cabezal.
5. Varilla de Impacto Pesada
Gracias a la ausencia de retroceso, el Inverter puede impulsar varillas de mayor masa sin perder velocidad:
- Diámetros óptimos: 7.0 mm a 7.5 mm en acero templado sudafricano (tipo Storm Plus).
- Con tetones retrasados (Shark Fins) soldados por láser para maximizar el estiramiento útil hasta el mecanismo de disparo.
3. Comparativa: Convencional vs. Roller Tradicional vs. Invert Roller
| Característica | Fusil Doble Goma 100 | Roller Tradicional 90 | Roller Inverter 90 |
|---|---|---|---|
| Alcance Efectivo | 4.0 - 4.5 metros | 5.0 - 5.5 metros | 5.5 - 6.5 metros |
| Nivel de Retroceso | Medio - Alto | Moderado | Casi Nulo (Neutro) |
| Masa de Varilla Óptima | 6.5 - 6.75 mm | 6.75 - 7.0 mm | 7.0 - 7.5 mm |
| Movilidad / Giro Lateral | Excelente | Regular (gomas en cabezal) | Muy Buena (perfil WINGS) |
| Precisión en Tiro Límite | Media (desvío por salto) | Buena | Máxima (trayectoria recta) |
4. Guía de Calibración y Montaje en Taller
- Cálculo del Cabo de Tracción: El Dyneema de tiro debe medir el doble de la distancia entre el cabezal y el tetón de carga más retrasado, añadiendo el margen para el lazado en la polea móvil. Utiliza siempre Dyneema puro trenzado de 1.5 a 1.8 mm sin alma sintética deformable.
- Ajuste del Pretensado Inferior: El secreto del Inverter está en el pretensado. Cuando el fusil está descargado, las gomas inferiores deben mantener una tensión previa de 5 a 10 cm respecto a su longitud de reposo. Esto garantiza que la varilla siga acelerando hasta el último milímetro antes de abandonar el cabezal.
- Ruteo Limpio de Cabos: Verifica que las líneas no se crucen bajo el fuste. Las poleas móviles deben desplazarse en plano horizontal limpio paralelo al tubo, evitando rozar con el soporte del carrete.
- Trimado de Flotabilidad: Una vez armado con varilla y carrete lleno de hilo, sumerge el fusil en agua salada:
- Con varilla puesta: Debe tener flotabilidad neutra con ligera caída suave de punta.
- Sin varilla (tras el disparo): Debe flotar en horizontal sobre la superficie para fácil recuperación.
5. Componentes y Fusiles Recomendados en Marlin Sub Norte
Si buscas montar tu propio proyecto o prefieres un modelo montado y calibrado por profesionales:
6. Asesoramiento Legal y Reglamentario
⚠️ AVISO LEGAL (CATEGORÍA 7.ª.5 - R.D. 137/1993)
Todo fusil o arpón de pesca submarina está clasificado como arma de categoría 7.ª.5 según el Reglamento de Armas de España. Para su tenencia y uso se exige:
- Ser mayor de 18 años.
- Disponer de DNI/NIE en vigor.
- Poseer tarjeta deportiva o licencia federativa en vigor.
Puedes validar tu documentación online de forma segura en nuestro canal de Verificación de Fusiles o tramitar tu Licencia Oficial de Pesca Submarina en Galicia con nosotros.
